DESKRIPSI
spesifikasi

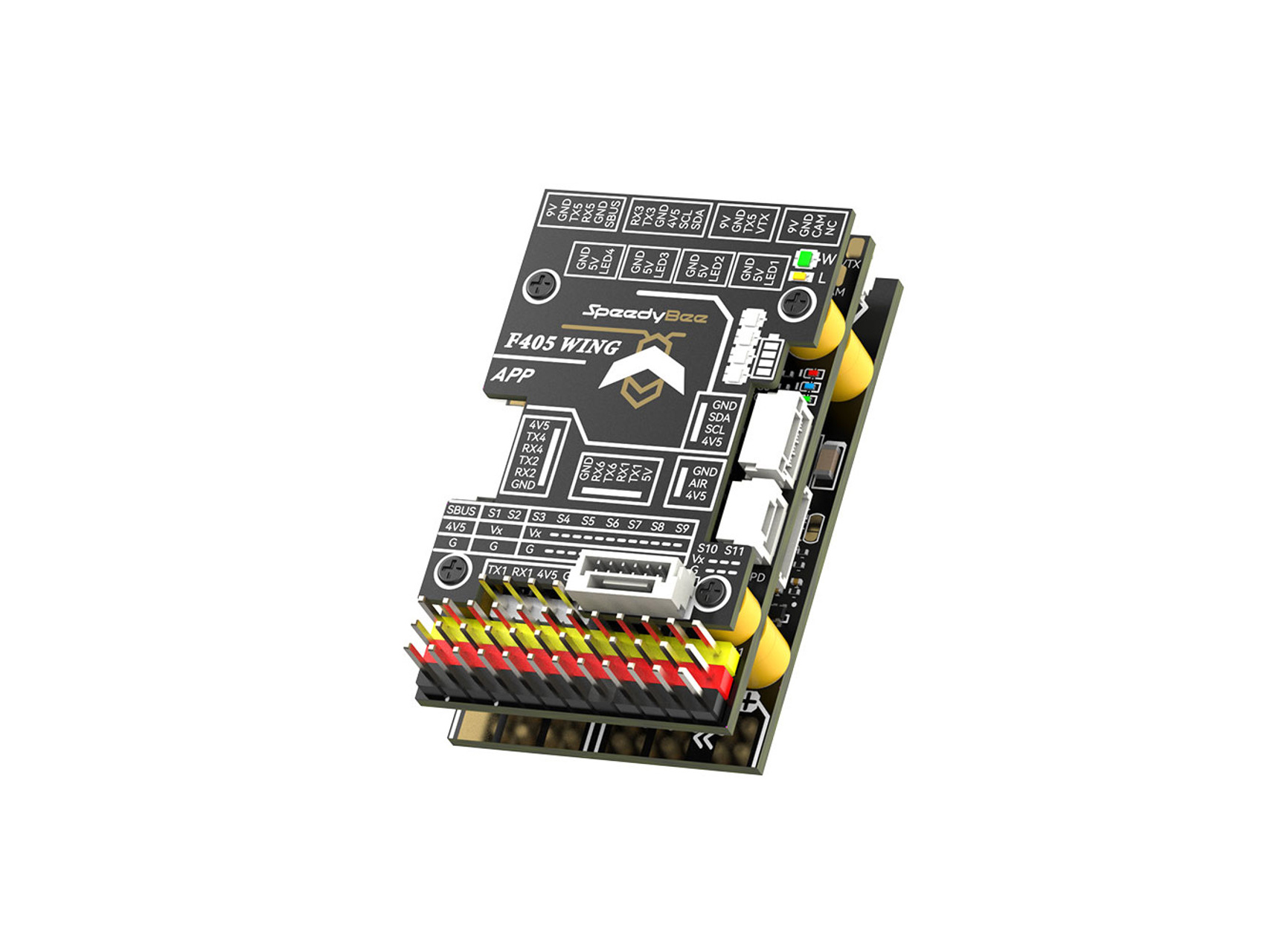

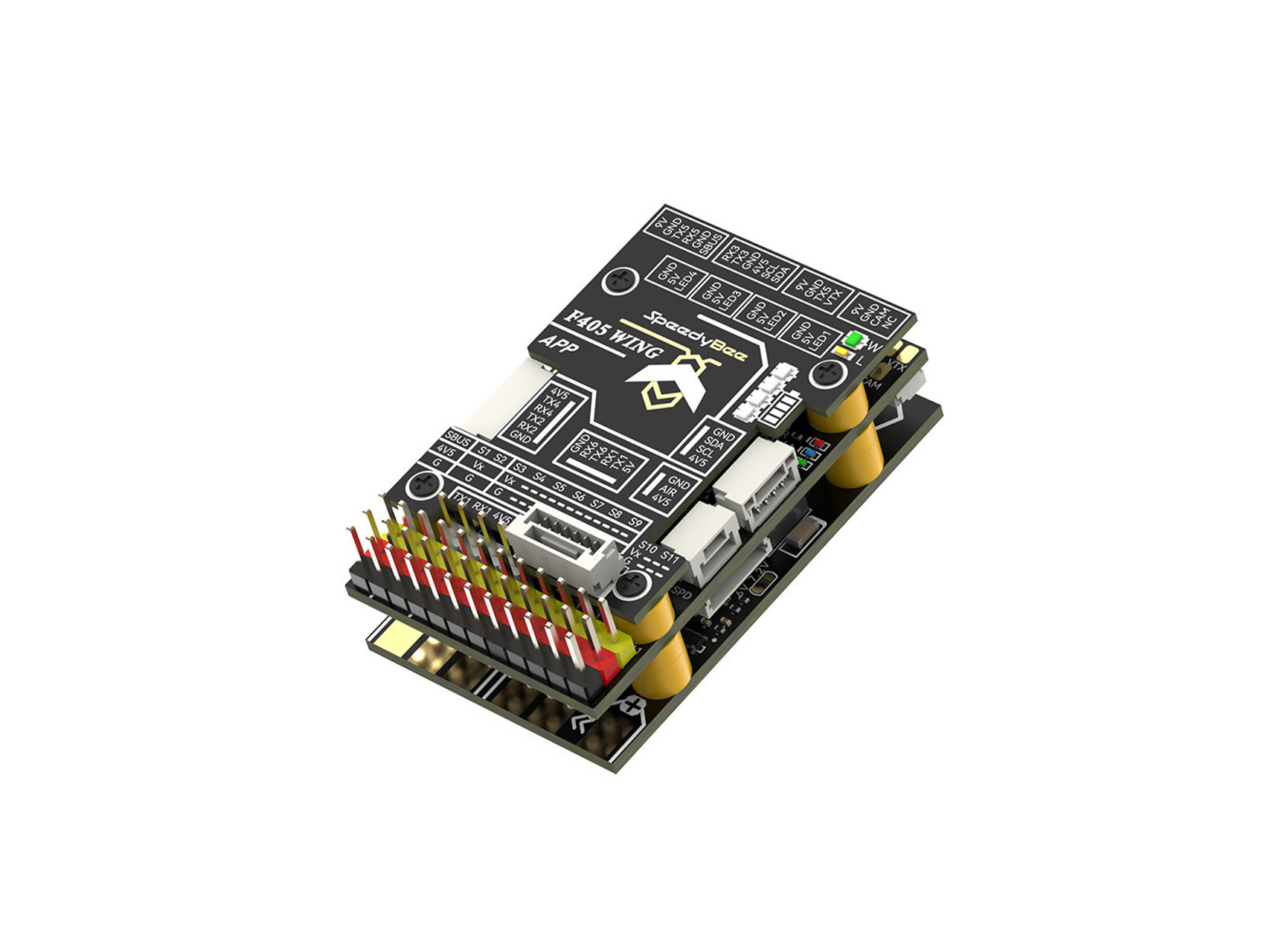

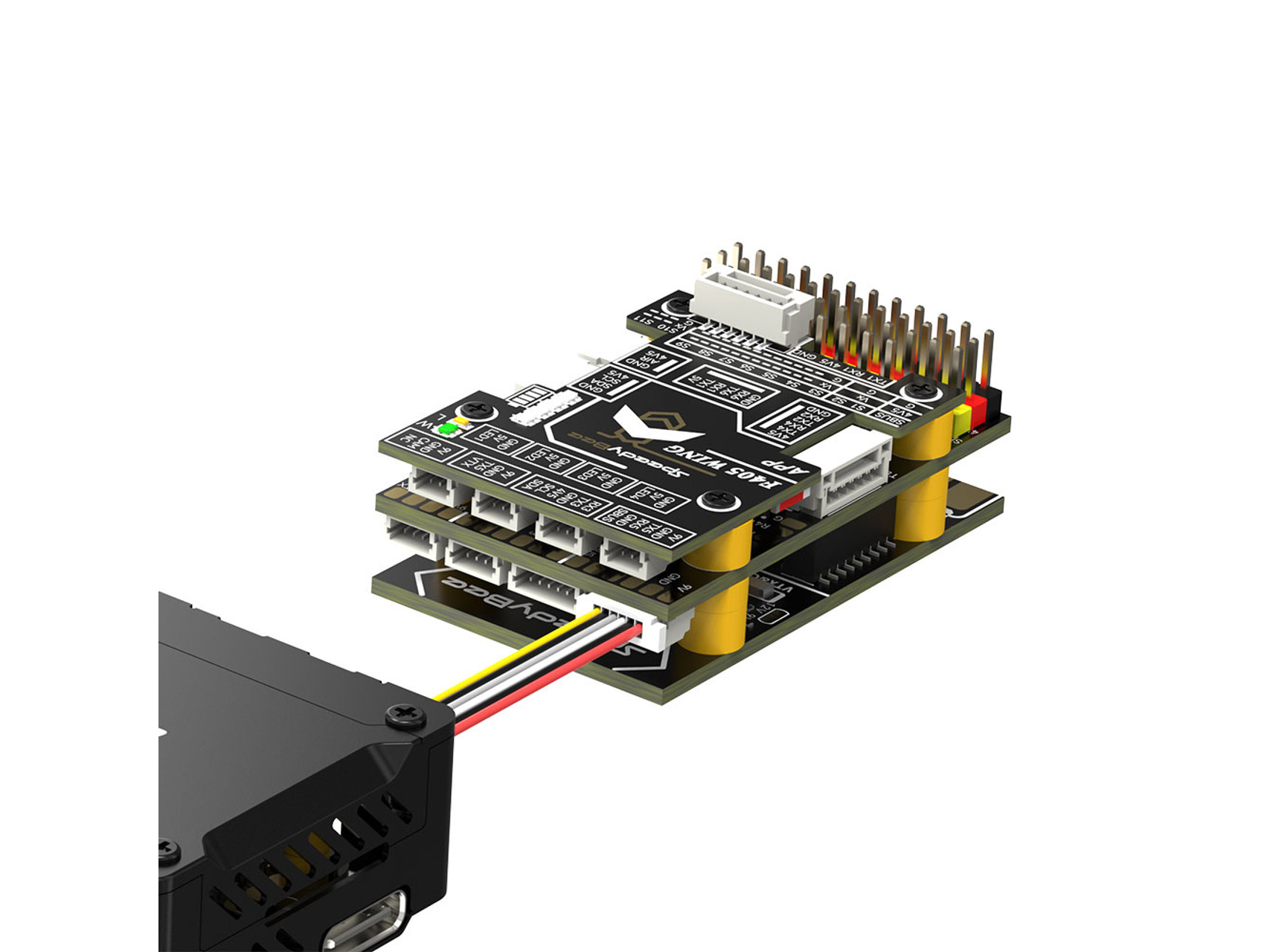

| Nama Produk | Papan SpeedyBee F405 WING FC |
| MCU | STM32F405,168MHz, Flash 1MB |
| IMU (Giroskop & Akselerometer) | ICM-42688-P |
| Barometer | SPL006-001 |
| Chip OSD | AT7456E |
| Kotak hitam | Slot MicroSD Card |
| UART | 6 set (USART1, USART2, USART3, UART4, UART5, UART6 (Khusus untuk koneksi Telemetri papan Nirkabel)) |
| I2C | 1x Digunakan untuk magnetometer, sensor kecepatan udara digital |
| ADC | 4x (VBAT, Arus, RSSI, Kecepatan Udara Analog) |
| PWM | 12x (11+1 bantalan “LED”) |
| Penerima ELRS/CRSF | Didukung, terhubung ke UART1 |
| SBU | Inverter bawaan untuk input SBUS (UART2-RX) |
| LED | 3x LED untuk FC STATUS (Biru, Hijau) dan indikator 3.3V (Merah) 1x RGB |
| RSSI | Didukung, Dinamakan sebagai RS. |
| Firmware FC yang didukung | INAV:SpeedyBeeF405WING(default)ArduPilot: SpeedyBeeF405WING |
| Berat | 8.9g |
| Nama Produk | Papan PDB SAYAP SpeedyBee F405 |
| Rentang voltase masukan | 7~36V (2~6S LiPo) |
| Sensor Tegangan Baterai | Hubungkan ke papan FC VBAT, 1K:10K (Skala 1100 di iNav, BATT_VOLT_MULT 11.0 di ArduPilot) |
| Sensor Arus Baterai | 90A kontinyu, puncak 215A Hubungkan ke papan FC Arus (Skala 195 di iNav, 50 A/V di ArduPilot) |
| Dioda pelindung TVS | Ya |
| Keluaran FC BEC | Output 5.2V +/- 0.1V DC Arus kontinu 2.4 Amps, Puncak 3A Dirancang untuk FC, Penerima, modul GPS, modul Kecepatan Udara, modul Telemetri, WS2812 LED_Strip |
| Keluaran VTX BEC | Output 9V +/- 0.1V DC Arus kontinu 1.8 Amps, Tegangan Puncak 2.3A dapat disesuaikan, Default 9V, 12V atau 5V melalui jumper Dirancang untuk Pemancar Video Analog, Pemancar Video Digital, Kamera. |
| Keluaran BEC servo | Output 4.9V +/- 0.1V DC Arus kontinu 4.5 Amps, Tegangan Puncak 5.5A dapat disesuaikan, Default 4.9V, 6V atau 7.2V melalui jumper Dirancang untuk Servo. |
| Berat | 11.4g |
| Nama Produk | Papan Nirkabel SAYAP SpeedyBee F405 |
| Konfigurasi Nirkabel (tekan lama tombol BOOT selama 6 detik untuk beralih mode) | Mode BLE, sambungkan ke Speedybee APP |
| Mode Wi-Fi, sambungkan ke APLIKASI QGroundControl, APLIKASI Speedybee, MissionPlanner, dll. | |
| Mode Bluetooth SPP klasik, sambungkan ke APLIKASI QGroundControl, MissionPlanner | |
| Pengontrol strip LED (tekan sebentar tombol BOOT untuk beralih efek, tekan lama 2 detik untuk beralih mode) | 4x konektor strip LED WS2812, warna yang dapat disesuaikan dan mode berkedip |
| Maks 5.2V 1.3A, mendukung sekitar 70 buah manik-manik LED 5050 WS2812 | |
| Indikator level baterai terpasang | 4x LED indikator RGB untuk tampilan level baterai berdasarkan jumlah lampu |
| Berat | 4.2g |
